PRODUCTS製品情報
直流き電用
Non-load Current Detecter

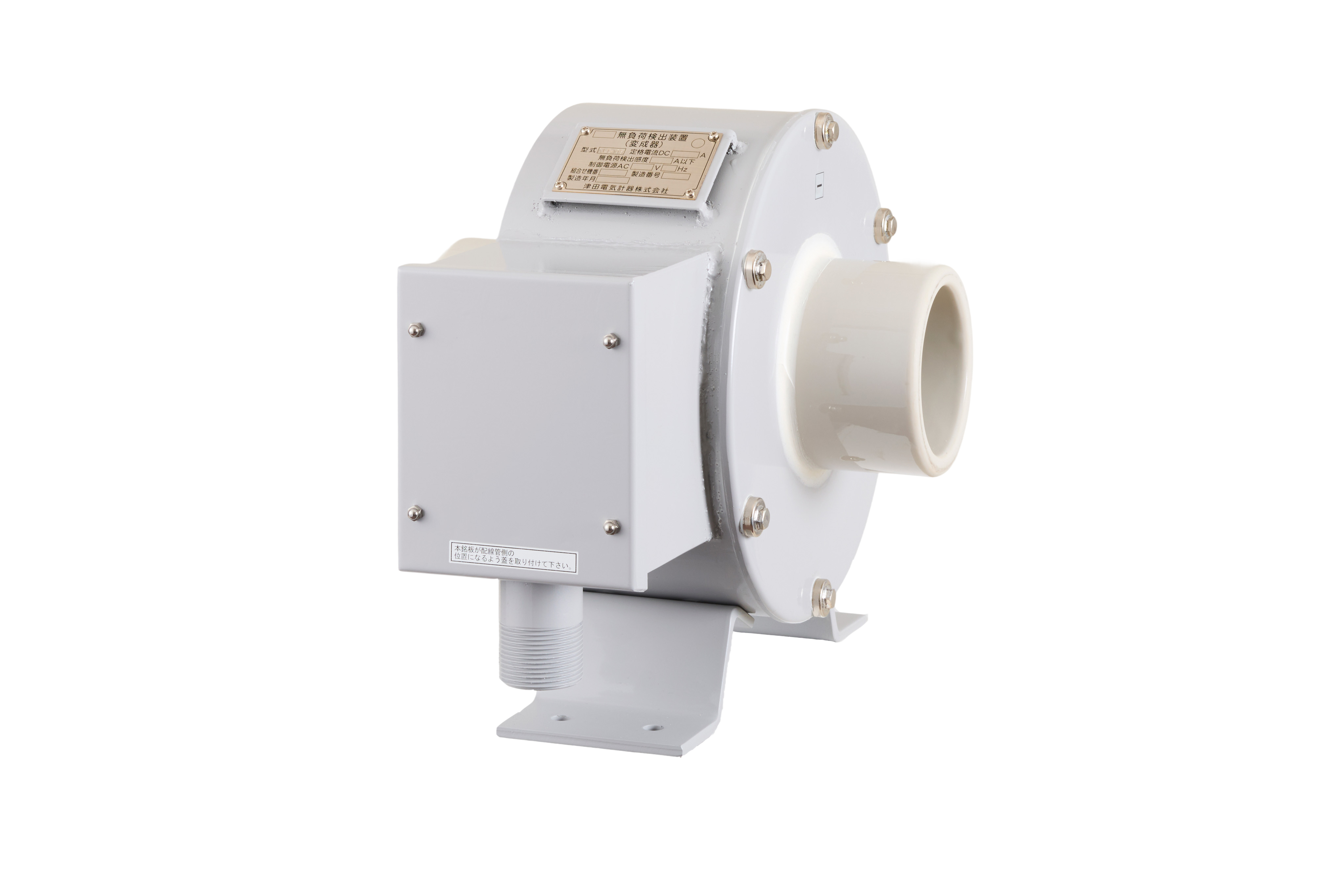

無負荷電流検出装置
無負荷電流検出装置は、電車線における負荷電流の有無を検出するもので、無負荷時には無電圧の接点信号を出力します。本装置は、DC10kAを超える負荷電流を負荷有りとし、DC10kA以下の電流は負荷なしとして信号を出力します。
キーワード
- 変成器(Transformer)
- 無負荷(Non-load)
型式
- NLT-10B
- NLR-1B
- NLR-1/S
仕様
| 共通仕様 | |
| 機器構成 |
|
|---|---|
| 無負荷検出感度 | DC10A以下 |
| 定格電流 | DC3000A 連続 |
| 動作時間 | 40ms以下(DC 10Aのｽﾃｯﾌﾟ入力において) |
| 出力接点 | AC220V 2A、 DC110V 0.5A |
| 接点動作 | 負荷無し 出力端子（A1～A0間）：ON [OFF] 出力端子（A2～A0間）：OFF [ON] 負荷有り 出力端子（A1～A0間）：OFF [ON] 出力端子（A2～A0間）：ON [OFF] (※[]内は、制御電源が無い時の接点動作を示す。) |
| 変成器 仕様 | |
| 型式 | NLT-10B |
|---|---|
| 最大電流 | DC10kA 1分間 |
| 制御電源 | AC60V（リレー部の出力による） |
| ﾘﾚｰ部 仕様 |
| NLR-1B | |
| 使用場所 | 屋内 |
|---|---|
| 制御電源 | AC100V/105V/110V±10%、50Hz/60Hz±2Hz、40VA |
| NLR-1/S | |
| 使用場所 | 屋内 |
|---|---|
| 制御電源 | AC200V/210V±10%、50Hz/60Hz±2Hz、40VA |
ダウンロード資料
| 取扱説明書 | 無負荷電流検出装置_全ての型式 |
|---|---|
| 寸法図 | 無負荷電流検出装置_変成部 無負荷電流検出装置_リレー部 |
